冷轧不锈钢板幕墙系统的设计与应用
发布者:江苏法兰德金属制品有限公司 发布时间:2020-10-10 15:36:56 点击次数:
关闭
本文介绍冷轧不锈钢板的产品特性、生产工艺及其在不锈钢幕墙系统设计及施工过程中应考虑的因素;阐述了冷轧不锈钢板幕墙的系统结构设计、接缝处理、平整度的技术实现方式,生产装配的技术要求;并结合项目实践分析技术具体应用,板材施工失误后的处理方案,及典型单元式冷轧不锈钢的系统设计与项目完成的技术成果介绍
【关键词】冷轧不锈钢板、平整度,系统设计
1 冷轧不锈钢板概述
1.1 冷轧不锈钢板是用冷轧工艺生产的不锈钢钢板,一般厚度在1.5mm~4.0mm左右。冷轧后的不锈钢板表面可以形成特殊的纹理图案(如图1),也提高了不锈钢板材的强度与平整度,冷轧不锈钢板在幕墙工程上的运用可以起到特殊的金属质感的外墙效果,并且大幅提高了不锈钢板外墙的平整度。

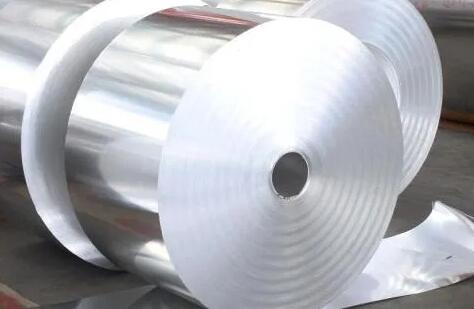

部分冷轧不锈钢样板
1.2 由于冷轧不锈钢板自身的特性,其具有一定的强度,耐腐蚀性好,并且韧性较大及具有良好焊接性能,一般情况下是根据项目特点结构性能要求来进行幕墙系统设计,并根据不同使用地区的污染程度选择恰当的牌号,可按照图2进行冷轧不锈钢板材牌号的选择:
各类不锈钢牌号的国内外规范对照表:
考虑到国内环境空气污染及防雨性能,在国内的幕墙工程中常常使用的不锈钢板的牌号为022Cr17Ni12Mo2(俗称316L)。
1.3 典型的不锈钢带冷轧生产工艺流程:
a 退火→冷却→酸洗→水洗→干燥→不锈钢带
b 不锈钢带的冷轧
c 不锈钢带的精整:平整、抛光、矫直、纵切、横切等。
因为不锈钢产品的特性,使用在幕墙工程上的冷轧不锈钢板必须经过以上工艺流程才可保证板材的平整度与表面效果。
2 冷轧不锈钢幕墙的系统设计
2.1 冷轧不锈钢板材因材料的自身特性,其表面反射高,对光线非常敏感,轻微的变形都会造成明显的视觉感受;其韧性大,热胀冷缩或其他轻微的变形位移都会造成较大的平整度影响;这些特点决定了不锈钢板幕墙相对于普通金属板幕墙对平整度有更高的要求。
2.2 通常的不锈钢幕墙是使用折边加工及开V口的工艺,但是折边加工会对板块边部产生轻微的弧度而影响平整度,所以对冷轧不锈钢板幕墙来说,尽可能的选择使用平板不锈钢进行设计使用;并且不锈钢板的厚度对平整度的实现有重要的影响,不同的厚度也决定了板材使用不同的加工装配工艺与结构设计。
2.3 使用幕墙中的冷轧不锈钢板一般的使用方式有:折边盒子型、平板型,复合板型。
折边盒子型是指板块四边使用用开V口进行折边加工的工艺,并结合加强肋的布置进行板块加工的工艺方式。
平板型是指不锈钢使用激光切割加工,用精切的平板直接作为幕墙面板使用,平板因为没有进行折边的工艺,故板材可以达到极高的要求。
复合板型是指不锈钢板与背衬板或者铝合金蜂窝板使用专用的粘合剂进行粘接组合成板块的方式,复合板型的不锈钢板平整度可以达到较高的要求,但对其粘合剂的力学性能及耐高温有严格的技术要求。
2.4 接缝处理:一般情况下,使用冷轧不锈钢板幕墙建议使用开缝式接缝 处理,内部形成等压排水构造系统。如选用接缝打胶处理,需要对不锈钢板表面进行除油污处理,再涂专用环氧底漆,否则很难保证密封胶与不锈钢板材的粘接密封性能。
2.5 板块分格:正常的冷轧不锈钢板的宽度尺寸范围: 50mm~1219mm,长度尺寸范围:500mm~4000mm。板块的分格除了要根据幕墙建筑设计分格的要求,还要研究板块的可加工性及平整度控制目标要求,并且因为不锈钢板的特性,对变形与平整度的设计目标应远高于规范要求。www.jsfalande.com
2.6 连接设计:不锈钢板与加强肋的连接一般有两种方式:种焊钉法、胶粘法。为了防止焊接对不锈钢板表面形成破坏,防止表面出现焊接糊点,一般厚度在2mm以上的板材方可使用种焊钉法,并对焊点的间距进行严格的计算确定,检验焊点质量可以焊接后进行破坏性试验,以母材撕裂或焊钉弯曲而焊缝不开裂为焊接合格。苏州喷码机 使用胶粘法固定的,应通过试验确定平面拉伸性能、耐高温能力及耐久性等。
